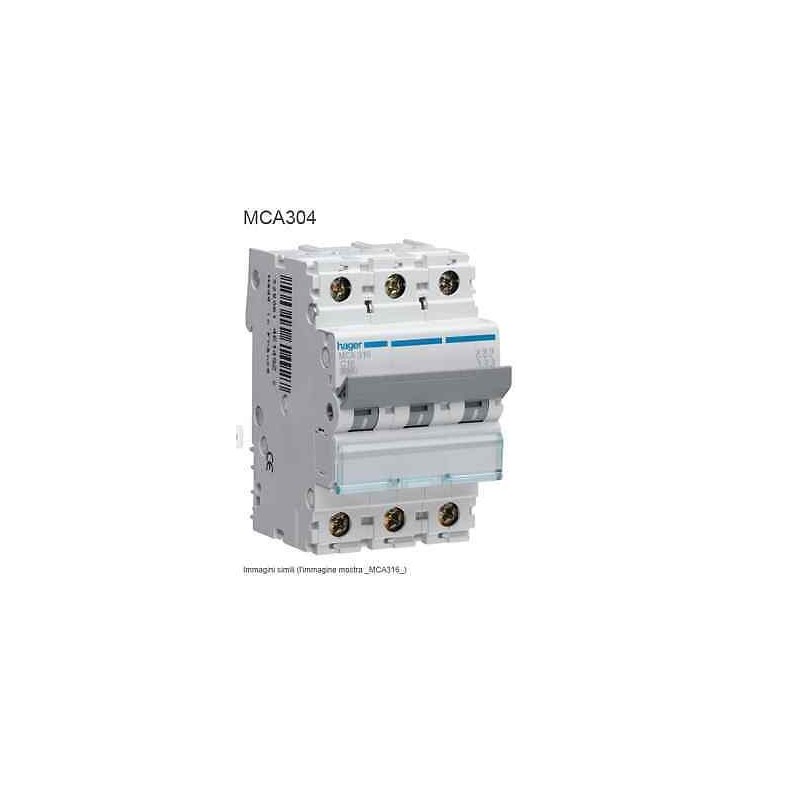

INTERRUTTORE AUTOMATICO MAGN.3P 4A 6 KA C 3M HAGER COD. MCA304 Visualizza ingrandito

INTERRUTTORE AUTOMATICO MAGN.3P 4A 6 KA C 3M HAGER COD. MCA304

HAGMCA304

24,25 € tasse incl.

    Caratteristiche tecniche
    Posizione del neutro senza neutro
    Numero di poli protetti 3
    Poli 3 P
    Tipo di poli 3 P
    Con polo di Neutro sezionato no
    Curva C
    Frequenza nominale 50/60 Hz
    Potere d'interruzione nominale Icn 6 kA
    Tipo di tensione di alimentazione AC
    Tensione nominale d'impiego c.a. 415 V
    Tensione nominale d'isolamento 500 V
    Corrente nominale della tenuta al guasto 6000 V
    Potere d'interruzione Icu 10 kA
    Potere d'interruzione nominale Icn 10 kA
    Potere d'interruzione nominale Icn 6 kA
    Potere di interruzione nominale Icn a 240V AC secondo IEC 60898-1 10 kA
    Potere di interruzione nominale Icn a 110-138V AC secondo IEC 60898-1 6 kA
    Capacità di corto circuito - NF EN 60898 6 kA
    Pot. interruzione servizio Ics IEC 947-2 75 %
    Potere d'interruzione unipolare Icu 400V c.a. (CEI EN 60947-2) 3 kA
    Pot. Interr. Icu 230Vca CEI EN 60947 20 kA
    Pot. Interr. Icu 240Vca CEI EN 60947 20 kA
    Potere d'interruzione Icu 10 kA
    Soglia di esercizio mag AC - min/max 5/10 In
    Soglia di esercizio mag DC - min/max 7/15 In
    Soglia di esercizio termico AC - min/max 1,13/1,45 In
    Soglia di esercizio termico DC - min/max 1,13/1,45 In
    Corrente nominale a -15°C 4,73 A
    Corrente nominale 20°C 4,17 A
    Corrente nominale 30°C 4 A
    Corrente nominale a 35°C 3,9 A
    Corrente nominale a 40°C 3,79 A
    Corrente nominale a 45°C 3,69 A
    Corrente nominale a 50°C 3,58 A
    Corrente nominale a 55°C 3,46 A
    Corrente nominale a 60°C 3,34 A
    Corrente nominale a 65°C 3,22 A
    Corrente nominale a 70°C 3,1 A
    Fattore di correzione - mag tripping 100 Hz 1,1
    Fattore di correzione - mag tripping 200 Hz 1,2
    Fattore di correzione - mag tripping 400 Hz 1,5
    Fattore di correzione - mag tripping 60 Hz 1
    Riduzione della temperatura - 2 dispositivi 1
    Riduzione della temperatura - 3 dispositivi 0,95
    Riduzione della temperatura - 4-5 dispositivi 0,9
    Riduzione della temperatura - 6 dispositivi 0,85
    Potenza dissipata per polo 2,75 W
    Potenza dissipata totale 8,18 W
    Durata elettrica e numero di cicli 4000
    Numero di manovre (durata meccanica) 20000
    Profondità del prodotto installato 70 mm
    Altezza del prodotto installato 83 mm
    Larghezza prodotto installato 52,5 mm
    Coppia di serraggio 2,8Nm
    Tipo di connessione a vite
    Sez. cavo flex. x colleg. viti morsetti 1/25 mm²
    Sez. cavo rigido x colleg. viti morsetti 1/35 mm²
    Accessoriabile si
    Testo EN 60898-1
    Direttiva europea RoHs compatibilità volontaria
    Direttiva Europea RAEE interessato
    Grado di protezione dell’involucro IP20
    Grado di inquinam. / IEC60664/IEC60947-2 3
    Classe di limitazione di energia I²t 3
    Altitudine 2000m
    Temperatura di stoccaggio -25 a 80 °C
    Esecuzione tropicalizzata per tutti i climi
